アルミブラケット（ブランケット） アルミ板 A5052P ｔ1.5

アルミブラケット（ブランケット）｜アルミ板 A5052P 板金加工サンプル

アルミ板の一般的な板金加工材料の A5052P の精密板金加工サンプルとして、ある製品の固定金具・治具として利用するための5種類のアルミブラケット（アルミブランケット）板金部品の製作実例をご案内しています。

製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。

■ アルミブラケットA、B、C、D、E（アルミブランケット）

■ 製品サンプル写真（クリックで拡大）

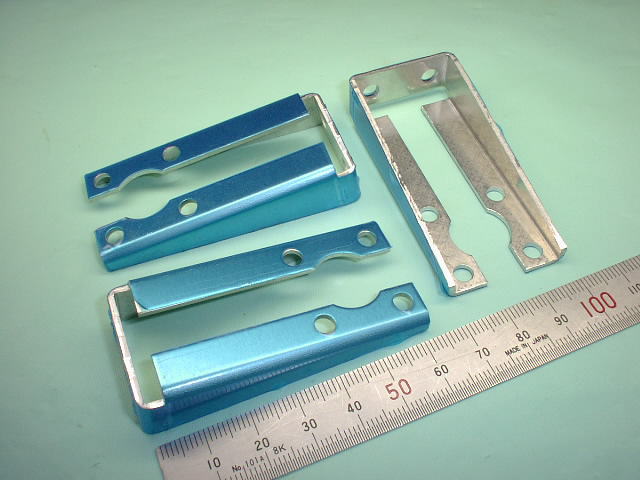

アルミブラケットA アルミ板 A5052P ｔ1.5

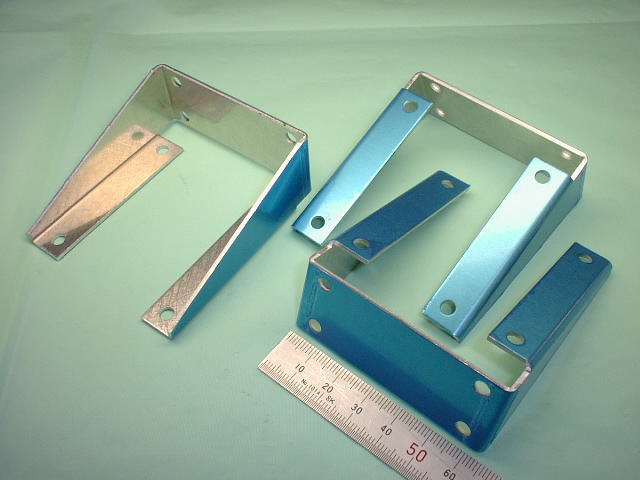

アルミブラケットB アルミ板 A5052P ｔ1.5

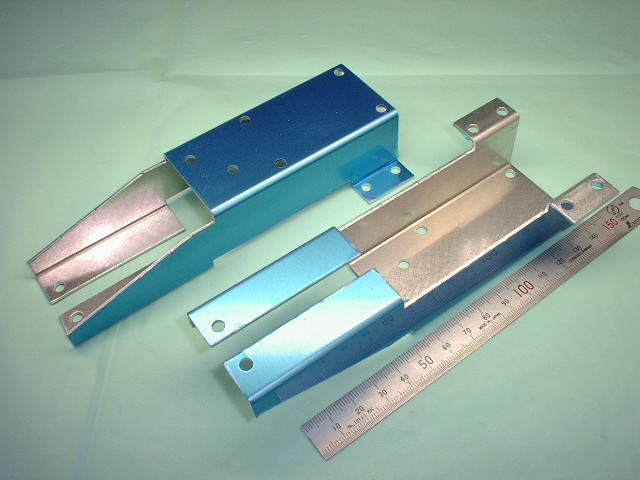

アルミブラケットC アルミ板 A5052P ｔ1.5

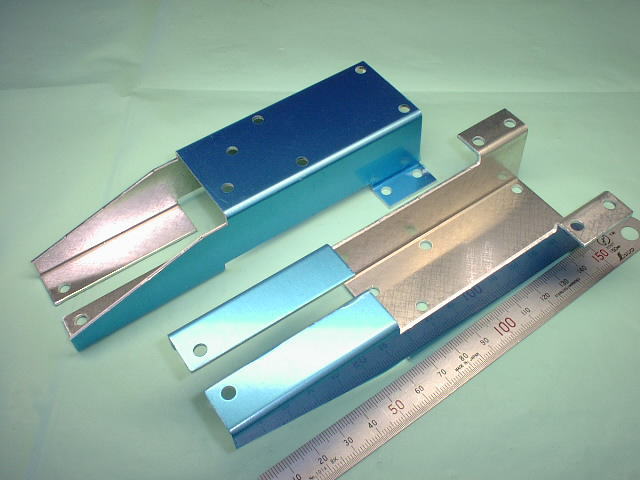

アルミブラケットD アルミ板 A5052P ｔ1.5

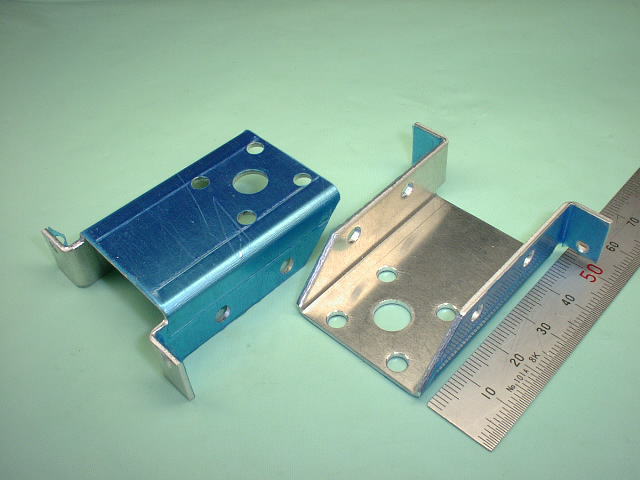

アルミブラケットE アルミ板 A5052P ｔ1.5

■ 製品情報・加工データ詳細

• 加工カテゴリー ： 精密板金加工
• 製品名称 ： アルミブラケット（ブランケット）
• お客様 ： 企業様向け
• 製品用途 ： ある製品の固定金具・治具ブラケットとして利用
• 設計者 ： お客様
• 加工用図面形式 ： CAD作図PDFファイル図面
• 製品構成部品点数 ： 5点（アルミブラケットA、B、C、D、E）
• 組立方法 ： −
• 製品概略サイズ（ブランケットA） ： 30mm（W）×63mm（L）×14mm（H）
• 製品概略サイズ（ブランケットB） ： 65mm（W）×70mm（L）×27.5mm（H）
• 製品概略サイズ（ブランケットC） ： 65mm（W）×154mm（L）×30mm（H）
• 製品概略サイズ（ブランケットD） ： 65mm（W）×154mm（L）×30mm（H）
• 製品概略サイズ（ブランケットE） ： 51.2mm（W）×52.5mm（L）×15.5mm（H）
• 素材材質・材料 ： アルミ板 A5052P
• 板厚 ： t1.5mm
• 表面処理 ： 処理なし
• 製作数量 ： ブランケットA＝4個、B＝4個、C＝2個、D＝2個、E＝2個
• ブランク加工方法 ： タレットパンチプレス（NCT）^（1）
• 曲げ加工内容 ： プレスブレーキ曲げ^（2）
• 曲げ加工箇所数（ブラケットA） ：4箇所
• 曲げ加工箇所数（ブラケットB） ：4箇所
• 曲げ加工箇所数（ブラケットC） ：6箇所
• 曲げ加工箇所数（ブラケットD） ：6箇所
• 曲げ加工箇所数（ブラケットE） ：4箇所
• 絞り加工 ： なし
• 穴加工方法 ： プレス抜き（タレパン^（1））
• 穴加工数（ブラケットA） ： 6-φ4.5穴
• 穴加工数（ブラケットB） ： 8-φ4.5穴
• 穴加工数（ブラケットC） ： 12-φ4.5穴
• 穴加工数（ブラケットD） ： 12-φ4.5穴
• 穴加工数（ブラケットE） ： 6-φ3.2穴、4-φ4.2穴、φ8穴
• タップ加工数 ： なし
• 溶接箇所 ： なし
• 溶接後の表面処理 ： −
• 図面指示の特定寸法公差 ： 特定箇所の寸法公差指示なし
• 図面指示なき寸法公差 ： 板金加工品の一般公差（JIS B 0408-B^（3） 打抜き・曲げ・絞り）
• 金型又は簡易ジグ製作の要否 ： 不用
• 加工難易度 ：
• 材料費価格（材料コスト） ：
• 加工賃価格（加工コスト） ：
• 表面処理価格（表面処理コスト） ： −
• トータル価格（トータルコスト） ：
• 納期 ： （注文後営業日13日以上程度）
• 評価（満足度） ：

■ 注記（用語の説明）

注（1）．タレットパンチプレス（タレパン、NCT） 参考英語：Turret punch press

通称”タレパン”又は”NCT”とも言われ、板金加工に一般によく使われるプレス機械の一種。
形状の異なった多数の金型を円状または扇状の「タレット」とよばれる金型ホルダーに配置し、NC制御によって任意の金型をスライド下部に回転させ、素材の所定の位置に所定の打抜き作業ができるクランクプレス（クランク機構によってスライドを駆動するプレス）。
板金加工における薄板のブランク加工（外形や抜き穴の加工）を自動で行うことができる機械（参考写真以下）。

注（2）．ブレスブレーキ曲げ（ベンダー加工）

鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。

注（3）．JIS B 0408-B

金属プレス加工品（金属板を打抜き・曲げ・絞りによってプレス加工したもの）の普通寸法公差（特に図面に指示のない寸法の公差、一般公差）は、JIS B 0408（金属プレス加工品の普通寸法公差）に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。

■ アルミブラケット（アルミブランケット）の加工図面、設計・加工のポイントなど

■ アルミブラケットA、B、C、D、Eの概略図面

このアルミブラケットA〜E、それぞれの概略図面は以下の図面になります。
（実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。）

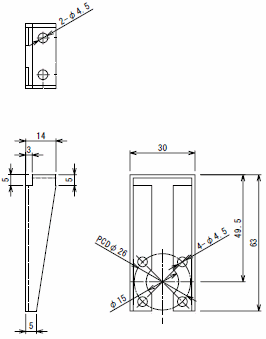

【アルミブランケットA（アルミ板 A5052P t1.5）の概略図面】

【アルミブランケットB（アルミ板 A5052P t1.5）の概略図面】

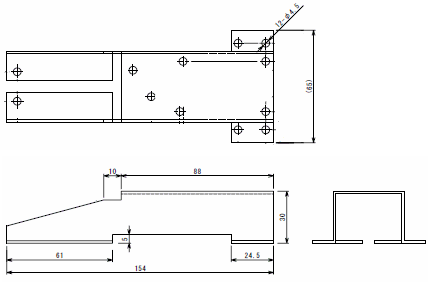

【アルミブランケットC（アルミ板 A5052P t1.5）の概略図面】

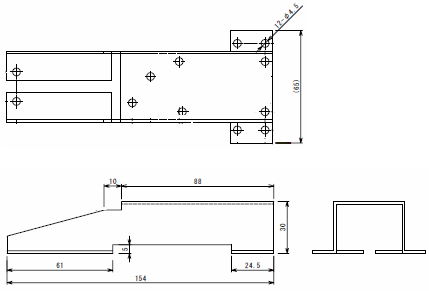

【アルミブランケットD（アルミ板 A5052P t1.5）の概略図面】

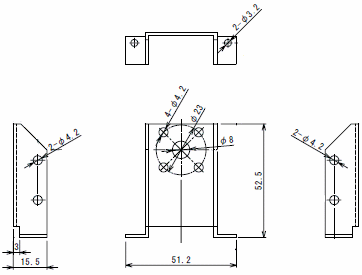

【アルミブランケットE（アルミ板 A5052P t1.5）の概略図面】

■ 設計・加工のポイント

これらのアルミブラケット（アルミブランケット）は、いずれもある製品用の特殊な形状のブランケットになります。
曲げ加工も比較的煩雑で、狭い寸法内での曲げ加工が必要な形状もあるため、曲げ加工時の干渉がないかどうか、曲げ加工前に検討する必要があります。

また、このような形状のブランク加工（曲げ加工前の展開形状の加工）は、レーザー加工（レーザーカット）もしくはNCTタレパン加工（タレットパンチプレス加工）が適当となりますが、今回はNCTタレパンを採用しています。
いずれのブラケット（ブランケット）の場合も、斜め形状にカットが必要な部分がありますが、タレパン加工におけるこのような部分のカット（抜き加工）は、ニブリング加工（※）によりブランク加工を行います。

（※）ニブリング加工

曲線ラインや斜め部分の部品形状を抜き加工する場合に、汎用型により連続かつ高速で追い抜き加工を行う加工方法のこと。
ニブリング加工では、追い抜くパンチ（金型）のピッチにもよるが、製品の追い抜き断面（せん断面）がギザギザの仕上がりとなるので、最終的にはニブリング加工面を仕上げる場合もある（以下の模式図参照）。

【タレットパンチプレス（タレパン、NCT）におけるニブリング加工の説明】
