自作スピーカー用マウントベース｜真鍮リングプレート板金加工例
真鍮板の一般的な板金材料である C2801P の精密板金加工サンプルとして、個人様向けのお客様オリジナルデザインによるスピーカー自作用マウントベース（リングプレート）の真ちゅう板加工実例をご案内しています。
製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。
■ スピーカー自作用マウントベース
■ 製品サンプル写真 （クリックで拡大）

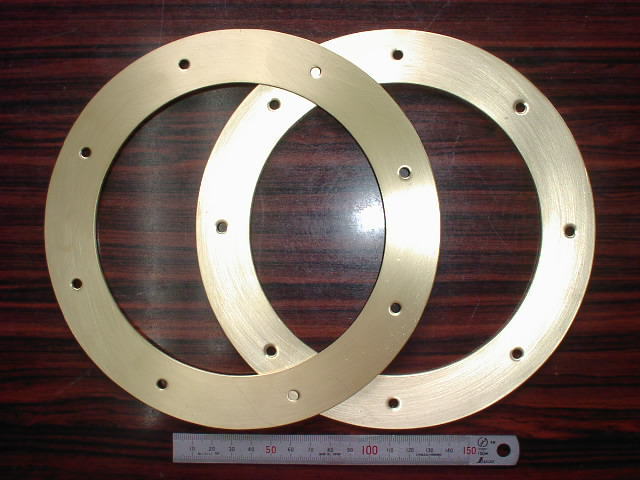

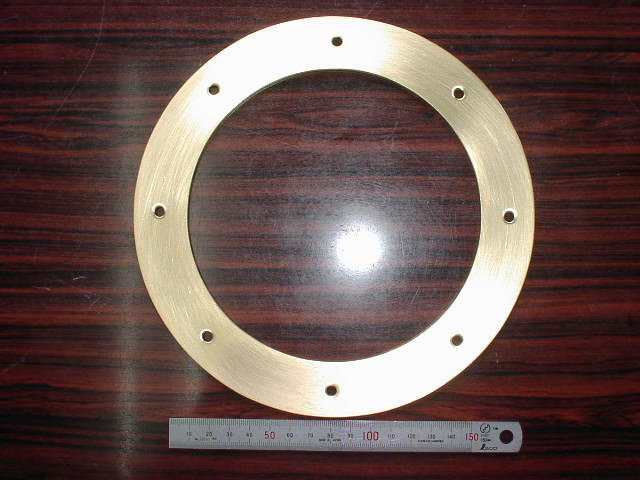

自作スピーカー用マウントベース（真鍮リングプレート）
■ 製品情報・加工データ詳細
- 加工カテゴリー ： 板金加工
- 製品名称 ： 自作スピーカー用マウントベース（真鍮リングプレート）
- お客様 ： 個人様向け
- 製品用途 ： スピーカ自作時にスピーカー／BOX間に挟む真鍮板製のマウントとして使用
- 設計者 ： お客様
- 加工用図面形式 ： 手書き図面（板金加工eyeにて製図）
- 製品構成部品点数 ： 1点
- 組立方法 ： −
- 製品概略サイズ ： φ200mm（外径）×φ146mm（内径）×3.0mm（H）のリング
- 素材材質・材料 ： 真鍮板 C2801P（黄銅板3種板 旧JIS記号：BSP3）／比重（密度）8.43
- 板厚 ： t3.0mm
- 表面処理 ： なし（表面傷除去のためのペーパーによる軽度の磨きは実施）
- 製作数量 ： 2個
- ブランク加工方法 ： シャーリングカット（1）、コンターマシンカット（バンドソーカット）（2）
- 曲げ加工内容： −
- 曲げ加工箇所数： なし
- 絞り加工 ： なし
- 穴加工方法 ： プレス抜き（セットプレス（3））
- 穴加工数 ： 8-φ5穴
- タップ加工数 ： −
- 溶接箇所 ： 溶接なし
- 溶接後の表面処理 ： −
- 図面指示の特定寸法公差 ： 特定箇所の寸法公差指示なし
- 図面指示なき寸法公差 ： 板金加工品の一般公差（JIS B 0408-B（4） 打抜き・曲げ・絞り）
- 金型又は簡易ジグ製作の要否 ： 不用
- 加工難易度 ：
- 材料費価格（材料コスト） ：
- 加工賃価格（加工コスト） ：
- 表面処理価格（表面処理コスト） ： −
- トータル価格（トータルコスト） ：
- 納期 ： （注文後営業日10日以上程度）
- 評価（満足度） ：
■ 注記（用語の説明）
- 注（1）．シャーリングカット（シャーリング加工）
- 鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
- 注（2）．コンターマシンカット（バンドソーカット）
- 鋼板・板材などを、コンターマシン（バンドソーとも言われる）で行う切断加工のこと。
コンターマシンとは（バンドソーとは）、帯のこ（のこぎり刃がついた輪状の切断工具）によって板材をカットするための板金機械であり、一般に、板材にケガキなどによって描いた輪郭（コンター：contour）線に従って加工品を動かしながら外形を切断加工する機械である。
（以下の写真参照）
- 注（3）．セットプレス
- 鋼板・板材に穴などのパンチング加工を行う機械。
- 注（4）．JIS B 0408-B
- 金属プレス加工品（金属板を打抜き・曲げ・絞りによってプレス加工したもの）の普通寸法公差（特に図面に指示のない寸法の公差、一般公差）は、JIS B 0408（金属プレス加工品の普通寸法公差）に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
■ スピーカー自作用マウントベースの加工図面、設計・加工のポイントなど
■ スピーカー自作用マウントベース（真鍮リングプレート）の製作図面
この自作スピーカー用マウントベースの加工用図面は以下の図面になります。
（簡単な図面ですので、お客様からの加工形状・寸法指示・ご要望に基づき、板金加工eyeにて図面を作成しました。）

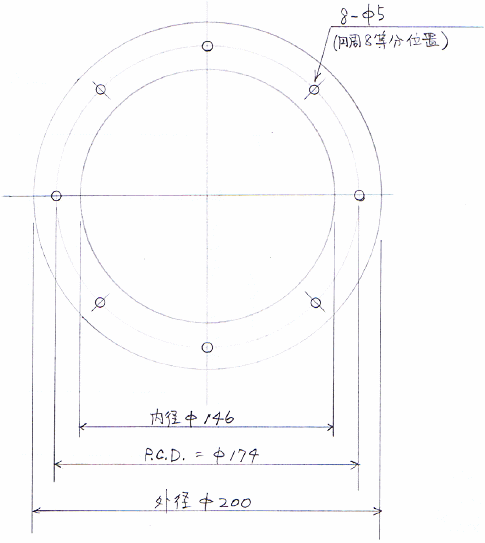

【自作スピーカー用マウントベース（真鍮リングプレート） C2801P t3.0 の製作図面】
■ 設計・加工のポイント
このスピーカー自作用マウントベースの素材板は、伸銅品の一種である真鍮（C2801P）の板厚t3.0であるため、レーザー加工（レーザーカット）が出来ず、同じ板厚の鉄板（SPCC）やステンレス板（SUS304）、アルミ板（A5052P）などの材料より、多少加工方法に制限を受けます。
レーザー加工機の性能（出力）にもよりますが、真鍮の場合は、レーザー光の反射率が大きいために、加工可能な板厚はt1.5程度までであり、t3.0ではレーザーカットできません。
そのため、このスピーカー自作用マウントベースの加工は、コンターマシン（バンドソー）によるのこ切りを行い、切断面の仕上げを行っています。
製作数量が2個と少量であるために、この加工方法でも可能ですが、コンターマシン（バンドソー）による切断加工は、全くの手加工となるため、その仕上がりには加工者の技能に大きく左右されます。
■ マウントベース（真鍮リングプレート）取付後の自作スピーカー完成写真
完成したマウントベース（真鍮リングプレート）を、スピーカーと箱の間に挟みこんで取り付けることによって完成した自作スピーカーの完成写真をお客様よりいただきましたので、以下にご紹介いたします（クリックで拡大します）。

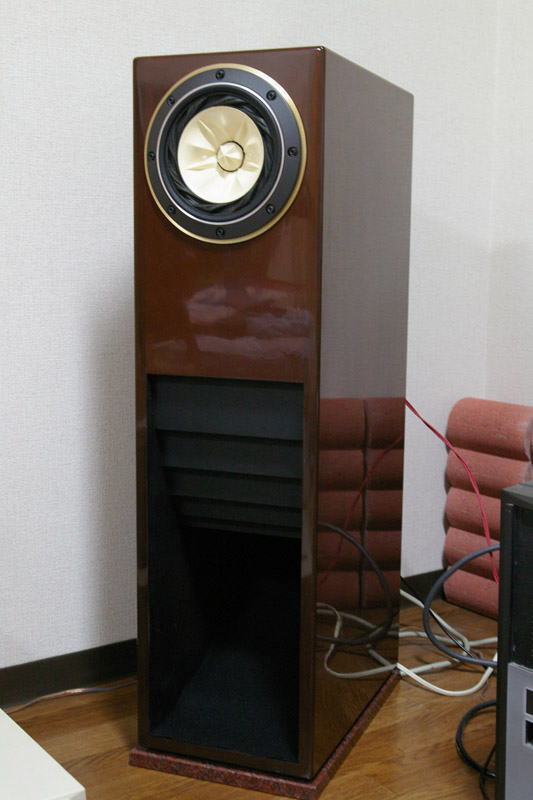

【マウントベース（真鍮リングプレート）取付後の自作スピーカー完成写真（全体写真）】

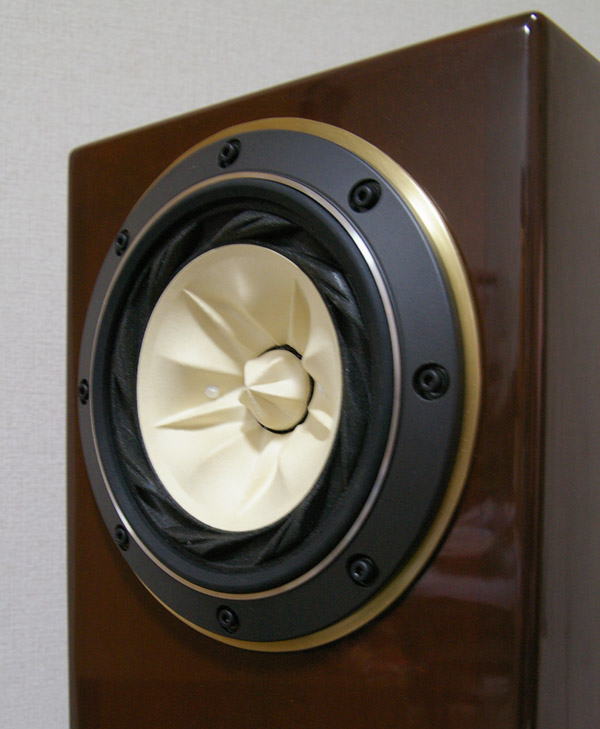

【マウントベース（真鍮リングプレート）取付部の拡大写真（スピーカー部拡大写真）】
スピーカー本体の外周に金色に見えるものが、マウントベース（真鍮リングプレート）です。
マウントベースは、取付前にお客様の手により、円周上に表面をヘアライン加工してあります。
ブラックのスピーカー本体と、木目調の箱（ボックス）との間に挟まれたマウントベースのゴールド色は、実に良い配色バランスで、見事に高級感漂うスピーカーに仕上がっていると思います。
