りん青銅薄板バネ｜C5191P 小物・薄板板金加工例
伸銅品の薄板ばねなどによく利用される板金材料である C5191P（りん青銅板）の精密板金加工サンプルとして、両端を鈍角に曲げ加工することによって板バネ部品に利用するりん青銅薄板バネの製作実例をご案内しています。
製品情報、板金加工内容・部品加工データの詳細、設計・加工のポイントなどをご紹介していますので、お見積もり・ご注文の際の参考にしてください。
■ りん青銅薄板バネ
■ 製品サンプル写真
板バネ-りん青銅（C5191P） 薄板板金加工品
（クリックで拡大）
■ 製品情報・加工データ詳細
- 加工カテゴリー ： 小物・薄板精密板金、板バネ加工
- 製品名称 ： りん青銅薄板バネ（仮称）
- お客様 ： 企業様向け
- 製品用途 ： 装置内の薄板ばね部品として利用（詳細使用方法は不明）
- 設計者 ： お客様
- 加工用図面形式 ： CAD作図によるFAX紙図面
- 製品構成部品点数 ： 1点
- 組立方法 ： −
- 製品概略サイズ ： 8mm（W）×24.8mm（L）×2mm（H）
- 素材材質・材料 ： りん青銅板 C5191P（旧JIS記号：PBP2）／比重（密度）8.89
- 板厚 ： t0.4mm
- 表面処理 ： なし
- 製作数量 ： 4個
- ブランク加工方法 ： シャーリングカット（1）
- 曲げ加工内容： プレスブレーキ曲げ（2）
- 曲げ加工箇所数： 2箇所（鈍角曲げ加工）
- 絞り加工 ： なし
- 穴加工方法 ： プレス抜き（セットプレス（3））
- 穴加工数 ： 1-φ4
- タップ加工数 ： なし
- 溶接箇所 ： 溶接なし
- 溶接後の表面処理 ： −
- 図面指示の特定寸法公差 ： 特定箇所の寸法公差指示なし
- 図面指示なき寸法公差 ： 板金加工品の一般公差（JIS B 0408-B（4） 打抜き・曲げ・絞り）
- 金型又は簡易ジグ製作の要否 ： 不用
- 加工難易度 ：
- 材料費価格（材料コスト） ：
- 加工賃価格（加工コスト） ：
- 表面処理価格（表面処理コスト） ： −
- トータル価格（トータルコスト） ：
- 納期 ： （注文後営業日7日以上程度）
- 評価（満足度） ：
■ 注記（用語の説明）
- 注（1）．シャーリングカット（シャーリング加工）
- 鋼板・板材を切断すること。切断の原理は、紙を切るハサミと同様。
以下のような機械で加工する。
- 注（2）．ブレスブレーキ曲げ（ベンダー加工）
- 鋼板・板材を曲げ加工すること。一般にV型のダイに乗せた板材をプレス加圧し、塑性変形させて任意の角度に曲げる。板金加工品の完成度は、曲げ加工の精度に拠るところが大きく、板金の基本的かつ重要な加工工程の一つ。以下のような機械で曲げ加工する。
- 注（3）．セットプレス
- 鋼板・板材に穴などのパンチング加工を行う機械。
- 注（4）．JIS B 0408-B
- 金属プレス加工品（金属板を打抜き・曲げ・絞りによってプレス加工したもの）の普通寸法公差（特に図面に指示のない寸法の公差、一般公差）は、JIS B 0408（金属プレス加工品の普通寸法公差）に規定される等級”B級”によるという意味。各等級の普通寸法許容差は以下。
■ りん青銅薄板バネの加工図面、設計・加工のポイントなど
■ りん青銅薄板ばねの概略図面

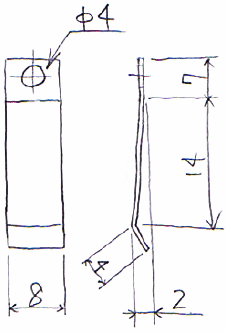

この板バネ（りん青銅 C5191P t0.4）の概略形状を表す図面は以下の図面になります。
（実際の製作用図面ではなく、寸法などの詳細を省き説明用に書いた概略図面になります。）
【板バネ-りん青銅 薄板板金加工 C5191P t0.4 の概略図面】
■ 設計・加工のポイント
このりん青銅薄板バネの加工のポイントとしては、両端を鈍角形状に曲げる曲げ加工になります。
鈍角の曲げ加工は、ブレスブレーキの加圧力を調整して微妙な角度を出しています。
板バネとしては、りん青銅の板厚t0.4 におけるバネ反力と、両端を鈍角に曲げてできる板バネとしての高さ（2mm）が考慮された設計となっており、装置内での部品の固定（押さえ）に利用されます。
